Dražice Nádrž akumulační bez izolace NAD 1000 v4
Kód: 260
Detailní popis produktu

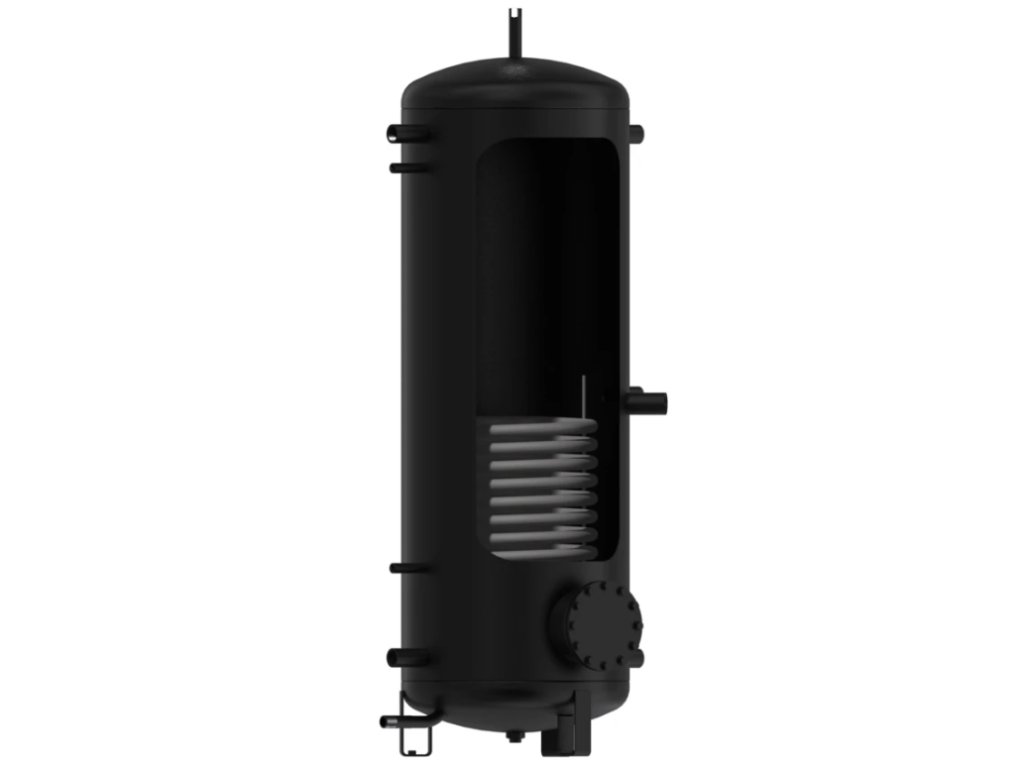

Dražice NAD 1000 v4 Akumulační nádrž včetně izolace
NAD 500, 750, 1000 v4
Charakteristika
Akumulační nádrže NAD se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Lze vyrobit i s více přírubami. Nádoba obsahuje výměník o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena.
Akumulační nádrže jsou vhodné jako zásobníky k topným systémům s kotli na tuhá paliva a solárním systémům.
|
Rozměry hrdel Hrdlo 1 – vnitřní závit |
NAD 500 v4 |
NAD 750 v4 |
NAD 1000 v4 |
|
1¼" |
|||
|
Hrdlo 2 – vnitřní závit |
½" |
||
|
Hrdlo 3 – vnější závit |
1" |
||
|
Hrdlo 4 – vnitřní závit |
1½" |
||
|
Rozměry nádrží Průměr nádrže |
|
NAD 500 v4 |
NAD 750 v4 |
NAD 1000 v4 |
|
d |
600 |
750 |
850 |
|
|
Průměr nádrže s izolací |
D |
760 |
910 |
1010 |
|
Celková výška nádrže |
L |
1970 |
2030 |
2040 |
|
Klopná výška |
LK |
1990 |
2050 |
2060 |
|
Vypouštěcí hrdlo |
A |
100 |
100 |
100 |
|
Hrdlo Z/T okruhů |
B |
270 |
282 |
297 |
|
Hrdlo Z/T okruhů |
C |
958 |
970 |
985 |
|
Hrdlo Z/T okruhů |
E |
1644 |
1656 |
1671 |
|
Hrdlo jímky pro čidlo |
F |
505 |
517 |
532 |
|
Hrdlo jímky pro čidlo |
G |
1554 |
1566 |
1581 |
|
Hrdlo topné jednotky TJ6⁄4" |
I |
937 |
950 |
965 |
|
Hrdlo tepelného výměníku |
J |
360 |
344 |
387 |
|
Hrdlo tepelného výměníku |
K |
888 |
872 |
915 |
|
Hrdlo příruby |
M |
353 |
366 |
381 |
|
Technické parametry Objednací číslo |
|
NAD 500 v4 |
NAD 750 v4 |
NAD 1000 v4 |
|
|
1213803295 |
1216803295 |
1215803295 |
|
|
Celkový objem nádrže |
[l] |
475 |
772 |
999 |
|
Hmotnost včetně izolace (bez vody) |
[kg] |
121 |
148 |
164 |
|
Max. provozní teplota/přetlak v nádobě |
[°C]/[bar] |
90/3 |
||
|
Teplosměnná plocha výměníku |
[m2] |
1,4 |
||
|
Objem výměníku |
[l] |
10,5 |
||
|
Max. provozní teplota/přetlak ve výměníku |
[°C]/[bar] |
110/10 |
||
|
Tloušťka izolace (Neodul LB PP) |
[mm] |
80 |
||
|
Tepelná vodivost izolace (Neodul LB PP) |
[W•m–1•K–1] |
0,032 |
||
|
Max. počet × výkon TPK 210-12 |
[ks] × [kW] |
1×6 |
1×12 |
|
|
Max. počet × výkon TJ6⁄4" |
[ks] × [kW] |
1×9 |
||
|
Energetická třída (Neodul LB PP) |
|
C |
||
|
Statická ztráta (Neodul LB PP) |
[W] |
80 |
119 |
133 |
Izolace NEODUL LB PP 80mm
(molitan + textilie, zipové uzavření)
- Součástí balení jsou horní kryt, kryty přírub a krytky otvorů
- První a jediná sériová izolace třídy B na trhu
- Standartní tloušťka izolace je 80 mm
- Příklad tepelné ztráty u 500L nádrže je 1,9 kWh/24h při tloušťce izolace 80 mm
Doplňkové parametry
| Kategorie: | Akumulační nádrže |
|---|---|
| Záruka: | 2 roky |
